동적 접착제 부하를 위한 반응성 액체 고무 선택

동적 접착제 부하에 다른 선택 전략이 필요한 이유

정적 하중 하에서 잘 작동하는 접착제는 접착 조인트가 반복적인 전단, 벗겨짐, 진동, 충격 또는 열-기계적 순환에 노출되면 매우 다르게 동작할 수 있습니다. 이러한 조건에서 접착제는 단순히 하중을 전달하는 것이 아닙니다. 이는 변형 에너지를 반복적으로 저장 및 방출하고, 응력을 재분배하며, 균열의 시작과 성장에 저항합니다.

따라서 어떤 개질제가 가장 높은 신율이나 충격 강도를 제공하는지에 대한 질문보다 반응성 액상 고무를 선택하는 것이 더 중요합니다. 유용한 재료는 적절한 고무 형태를 개발하고, 접착제 매트릭스와 효과적으로 상호 작용하며, 기계적 에너지를 분산시키고, 필요한 가공 및 경화 조건과 호환성을 유지할 수 있는 재료입니다. 사용 가능한 반응성 액상 고무 재료를 검토하면 제형별 심사로 이동하기 전에 관련 재료군을 설정하는 데 도움이 될 수 있습니다.

따라서 선택 과정은 제품 이름보다는 서비스 조건부터 시작해야 합니다. 핵심 질문은 어떤 유형의 고무 화학, 기능성, 분자량 및 로딩이 접착제 시스템의 나머지 부분을 손상시키지 않고 실제 동적 하중에 필요한 응답을 제공할 수 있는가입니다.

순환 하중 하에서 반응성 액체 고무가 유용한 이유

동적 접착 실패는 종종 점진적으로 발생합니다. 작은 결함, 공극, 경계면 및 국부적 응력 집중 영역이 균열 시작 지점이 될 수 있습니다. 균열이 형성되면 반복적인 하중으로 인해 접착제 층을 통과하거나 접착제-기판 경계면을 따라 균열이 발생할 수 있습니다.

반응성 액체 고무는 분산된 고무 상을 경화된 폴리머 네트워크에 도입하여 이 과정을 변경할 수 있습니다. 화학 및 형태에 따라 고무상은 균열 발생 주변의 국부적인 변형과 에너지 소산을 촉진할 수 있습니다. 균열 편향, 고무 캐비테이션, 매트릭스 전단 변형 및 기타 강화 메커니즘은 균열 성장에 대한 저항력을 향상시키는 데 기여할 수 있습니다.

이것이 바로 인장 강도만으로는 점착 피로 저항성을 안정적으로 예측할 수 없는 이유입니다. 정적 강도가 높은 제제는 여전히 빠른 피로 균열 성장을 경험할 수 있는 반면, 어느 정도 규정을 준수하는 제제는 기계적 에너지를 보다 효과적으로 분산시키기 때문에 반복 하중을 더 오랫동안 견딜 수 있습니다.

최대 강도보다 에너지 손실이 더 중요합니다

반복적인 하중이 가해지면 결함과 균열 끝 부분에 응력이 집중됩니다. 주변 재료가 국부적인 변형을 수용할 수 없는 경우 각 하중 주기마다 균열이 확장될 수 있습니다.

고무로 변성된 접착제는 고무상과 주변 매트릭스의 변형을 통해 이 에너지의 일부를 흡수할 수 있습니다. 그러나 목표는 단순히 접착제를 부드럽게 하는 것이 아닙니다. 과도한 연화는 모듈러스, 응집 강도, 크리프 저항성 및 치수 안정성을 감소시킬 수 있습니다.

유용한 제제 창은 고무상이 충분한 에너지 소산을 제공하는 동시에 연속 매트릭스가 접합에 필요한 기계적 특성을 유지하는 곳입니다.

이러한 이유로 균열 전파 및 파손 거동은 접착제가 반복적인 기계적 하중 하에서 작동할 때 파단 연신율보다 더 유용한 선택 기준이 되는 경우가 많습니다.

반응성 액체 고무가 비반응성 가소제와 다른 이유

비반응성 가소제는 분자간 상호 작용을 줄이거나 폴리머 시스템의 효과적인 유리 전이 거동을 낮춤으로써 유연성을 증가시킬 수 있지만 반드시 경화된 네트워크에 화학적으로 통합되는 것은 아닙니다. 제형에 따라 이는 장기 안정성, 응집력, 마이그레이션 저항 및 환경 내구성에 영향을 미칠 수 있습니다.

반응성 액상 고무는 말단 작용기가 접착제의 경화 화학에 참여할 수 있다는 점에서 다릅니다. 따라서 고무는 물리적으로 혼합된 연질 상으로만 작용하기보다는 어느 정도 최종 네트워크의 일부가 됩니다.

이는 터미널 기능을 중요한 선택 매개변수로 만듭니다. 수지 및 경화 시스템과 작용기의 호환성에 따라 고무가 네트워크 형성에 참여하는 방식과 최종 형태가 어떻게 전개되는지가 결정됩니다.

고무 화학과 접착 화학의 조화

반응성 액상 고무 선택 의 첫 번째 심사 단계는 화학적 호환성이어야 합니다. 한 접착제 제품군에서 우수한 성능을 발휘하는 개질제는 자동으로 다른 접착제 제품군으로 이전될 수 없습니다.

말단 그룹, 백본 구조, 극성, 분자량 및 경화 화학은 모두 혼합 및 경화 중에 액상 고무가 거동하는 방식에 영향을 미칩니다. 따라서 개질제는 전체 접착제 제제의 일부로 평가되어야 합니다.

에폭시 기반 접착제용 CTBN

에폭시 접착제용 CTBN은 열경화성 에폭시 매트릭스의 강도와 열 특성을 유지하면서 파괴 인성을 높이는 것이 목적일 때 일반적으로 고려됩니다.

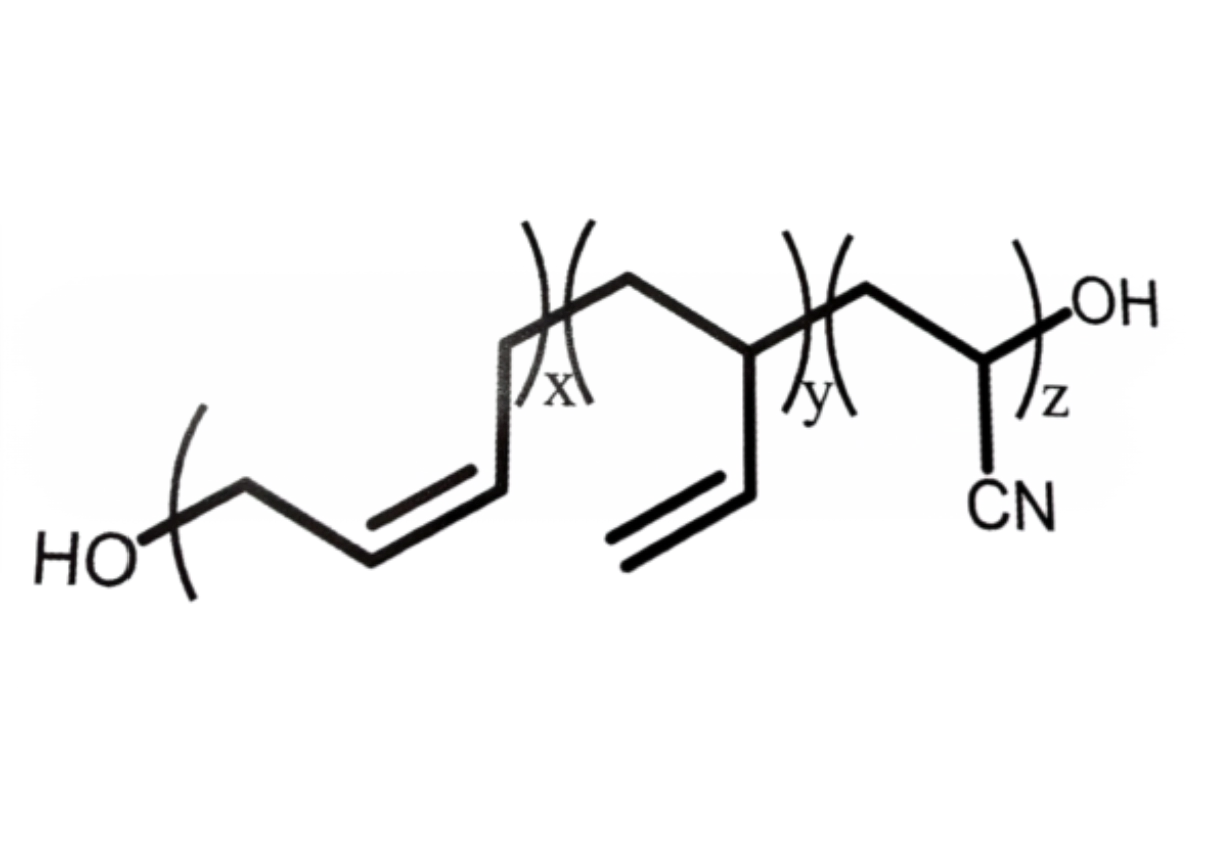

CTBN에는 카르복실 기능과 부타디엔 기반 백본이 포함되어 있습니다. 아크릴로니트릴 함량은 극성, 점도, 수지 상호 작용 및 경화 중에 형성되는 형태에 영향을 미칠 수 있습니다. 이러한 변수는 접착제가 반복적인 기계적 하중을 견뎌야 하는 경우 특히 중요합니다.

따라서 선택된 CTBN은 특정 에폭시 수지, 경화제, 고무 로딩, 경화 일정 및 목표 형태에 대해 평가되어야 합니다. 초기 호환성만으로는 충분하지 않습니다. 최종 경화된 구조는 고무상이 균열 저항에 어떻게 기여하는지를 결정합니다.

ATBN 터미널 기능으로 인해 상호 작용이 변경되는 경우

에폭시 접착제용 ATBN은 고무 변형에 대한 또 다른 접근 방식을 제공합니다. 아민 말단 구조는 카르복실 말단 액상 고무와 비교하여 에폭시 수지 및 경화 화학과 다른 상호 작용을 생성합니다.

이러한 구별은 반응 거동, 상 분리, 계면 결합 및 경화된 네트워크의 구조에 영향을 미칠 수 있습니다. 동일한 고무 농도라도 최종 기능성과 나머지 구성 요소에 따라 서로 다른 기계적 결과를 생성할 수 있습니다.

따라서 ATBN은 CTBN의 직접적인 일대일 대체품으로 취급되기보다는 완전한 에폭시 시스템에 따라 선택되어야 합니다.

폴리우레탄 접착제용 HTPB

폴리우레탄 접착제는 폴리우레탄 형성 중에 수산기 기능이 이소시아네이트와 직접 반응할 수 있기 때문에 다른 선택 접근 방식이 필요합니다.

HTPB는 폴리우레탄 네트워크에 통합될 수 있는 하이드록실 말단 폴리부타디엔 화학을 제공합니다. 하이드록실 기능, 분자량, 하이드록실 값 및 점도는 NCO/OH 균형, 네트워크 구조, 처리 동작 및 최종 기계적 특성에 영향을 미칩니다.

유연성을 도입하거나 반복 변형에 대한 저항성을 향상시키기 위해 반응성 액체 고무가 사용되는 폴리우레탄 제제의 경우 HTPB는 선택된 이소시아네이트 및 전체 NCO/OH 제제와 함께 평가되어야 합니다.

분자량과 기능성은 동적 접착 성능을 변화시킬 수 있습니다

화학이 호환되면 분자 구조가 가장 중요한 선택 변수 중 하나가 됩니다. 유사한 화학 구조를 기반으로 하는 두 개의 액상 고무는 분자량, 분자량 분포, 기능성 및 점도의 차이로 인해 다르게 작용할 수 있습니다.

분자량은 점도 및 고무 도메인 형성에 영향을 미칩니다

분자량은 점도에 직접적인 영향을 미치므로 혼합, 분산, 탈기, 분배 및 코팅에 영향을 미칠 수 있습니다.

고분자량 고무는 더 높은 가공 온도나 더 큰 혼합 에너지가 필요할 수 있습니다. 분산이 어려워지면 경화된 접착제에 너무 큰 고무 영역이나 반복적인 하중을 가할 때 약한 영역으로 작용하는 국부적인 조성 변화가 포함될 수 있습니다.

범위의 반대쪽 끝에 있는 순전히 가공 편의성을 위해 점도가 낮은 재료를 선택하는 것은 원하는 강화 반응을 보장하지 않습니다. 분자 구조는 여전히 경화 후 필요한 상 형태와 기계적 거동을 지원해야 합니다.

이러한 이유로 분자량은 개별적인 사양으로 간주되기보다는 점도, 고무 로딩, 수지 적합성 및 가공 조건과 함께 평가되어야 합니다.

기능은 고무가 네트워크에 참여하는 방식을 제어합니다.

기능성은 개발 중인 폴리머 네트워크에 통합할 수 있는 반응성 그룹의 수를 결정합니다. 이는 가교 밀도, 네트워크 아키텍처, 위상 동작 및 유연성과 응집력 간의 균형에 영향을 미칠 수 있습니다.

따라서 단일 기능성 액상 고무와 이기능성 액체 고무는 단순히 유사한 골격을 가지고 있다는 이유만으로 동일한 재료로 취급되어서는 안 됩니다.

폴리우레탄 시스템에서 수산기 기능은 NCO/OH 균형에 영향을 미칩니다. 에폭시 시스템에서 카르복실 및 아민으로 종결된 재료는 다양한 방식으로 수지 및 경화 시스템과 상호 작용할 수 있습니다.

중요한 질문은 액상 고무가 단독으로 기능성이 더 높거나 낮은지 여부가 아닙니다. 이는 해당 기능이 의도한 동적 부하 조건에 필요한 네트워크 구조를 생성하는지 여부입니다.

동적 하중 유형에 따라 반응성 액체 고무를 선택하십시오.

"동적 하중"은 여러 가지 기계적 조건을 다룹니다. 수백만 번의 낮은 진폭 진동 주기를 받는 조인트는 반복적인 충격이나 큰 박리 변형에 노출된 조인트와는 다른 파손 환경을 갖습니다.

따라서 재료 선택은 주요 응력 모드와 연결되어야 합니다.

순환 전단

반복 전단에서는 접착층이 전단 방향으로 반복적으로 변형됩니다. 국부적인 결함과 기하학적 불연속성은 점진적으로 피로 손상을 시작하는 응력 집중을 생성할 수 있습니다.

적합한 고무 개질제는 적절한 응집 강도를 유지하면서 제어된 에너지 소산을 제공해야 합니다. 고무 영역 형태, 매트릭스 모듈러스 및 고무 매트릭스 계면 접착력이 모두 이러한 균형에 영향을 미칩니다.

이러한 응용 분야의 경우 순환 전단 또는 피로 테스트는 단일 랩 전단 값보다 더 많은 정보를 제공합니다. 왜냐하면 서비스 조건이 하나의 최대 하중이 아닌 반복 하중으로 정의되기 때문입니다.

껍질을 벗기고 구부리기

껍질을 벗기거나 구부리면 특히 접착된 부분의 가장자리 근처에서 매우 국부적인 변형이 발생합니다. 따라서 유연한 어셈블리에는 견고한 구조 조인트와 다른 모듈러스-인성 균형이 필요할 수 있습니다.

반응성 고무 개질제는 반복적인 변형을 수용하는 데 도움이 될 수 있지만, 과도한 고무 함량은 응집력을 낮추고 크리프를 증가시킬 수 있습니다.

평가에서는 실제 박리 속도, 온도, 조인트 형상 및 서비스 중에 예상되는 주기 수를 재현해야 합니다.

충격 및 충격 하중

충격 하중은 빠른 변형과 높은 국부 응력을 발생시킵니다. 접착제는 불안정한 균열 성장을 방지할 수 있을 만큼 빠르게 에너지를 분산시켜야 합니다.

내충격성 시스템의 경우 고무상은 매트릭스와 효과적으로 상호 작용하고 과도한 강성 손실을 유발하지 않으면서 유용한 에너지 소산 메커니즘을 생성해야 합니다.

따라서 충격 강도는 반응성 고무 개질제 선택을 위한 유일한 기준으로 사용하기보다는 파손 거동 및 피로 데이터와 함께 고려해야 합니다.

진동 및 반복적인 기계적 순환

진동으로 인해 접착제는 상대적으로 작은 로딩 주기에 매우 많이 노출될 수 있습니다. 시간이 지남에 따라 작은 양의 손상이라도 누적되어 결국 응집력 또는 계면 손상으로 이어질 수 있습니다.

관련 변수에는 피로 균열 성장, 감쇠 거동, 응집 강도 및 고무 매트릭스 인터페이스의 안정성이 포함될 수 있습니다.

따라서 짧은 인장 또는 랩 전단 테스트에서 잘 수행되는 제제는 장기간 진동 환경에서 사용하기 전에 추가 검증이 필요할 수 있습니다.

동적 하중 유형 및 반응성 액체 고무 선택

비교를 통해 다이나믹 접착제에 보편적인 "최고의" 액상 고무가 없는 이유를 알 수 있습니다. 적절한 수정자는 지배적인 실패 메커니즘, 접착 화학, 조인트 디자인 및 서비스 환경에 따라 달라집니다.

고무 로딩은 단순한 인성 레버가 아닌 성능 변수입니다.

고무 함량이 증가한다고 해서 동적 내구성이 자동으로 향상되는 것은 아닙니다. 낮은 로딩에서는 의미 있는 에너지 소산을 제공하기에는 고무상이 부족할 수 있습니다. 더 높은 로딩에서 과도한 연질상 함량은 모듈러스, 응집 강도, 열 안정성 및 치수 저항을 감소시킬 수 있습니다.

따라서 유용한 범위는 일반적으로 고정된 로딩 수준이 아닌 공식 창입니다.

세 가지 요소를 함께 고려해야 합니다.

· 고무 로딩 및 그에 따른 분산상의 농도

· 경화 후 고무 도메인 크기 및 분포

· 고무상과 연속 폴리머 매트릭스 사이의 접착력

제형은 "적절한" 양의 고무를 함유할 수 있지만, 고무 영역이 너무 크거나, 분포가 불량하거나, 매트릭스에 약하게 결합된 경우 성능이 여전히 좋지 않습니다.

형태는 로딩만 하는 것보다 더 중요합니다

동적 강화는 경화 중에 생성된 형태에 따라 크게 달라집니다. 고무상은 균열 발생과 상호작용할 수 있도록 충분히 분산되어야 하며 도메인 크기와 계면 특성은 매트릭스 화학에 적합하게 유지되어야 합니다.

이것이 바로 고무상의 형태가 원료의 단순한 특성이 아닌 제형 결과로 취급되어야 하는 이유입니다.

경화 온도, 경화 속도, 수지 조성, 분자량, 고무 로딩 및 가공 이력은 모두 상 분리에 영향을 미칠 수 있습니다. 따라서 동일한 액상 고무를 함유한 두 가지 제제는 서로 다른 경화 구조와 서로 다른 피로 성능을 생성할 수 있습니다.

점도에 따라 강화 접착제의 제조 가능 여부가 결정될 수 있습니다.

실험실 제제에 작용하는 고무 개질제는 점도가 가공 문제를 야기할 경우 여전히 생산에 부적합할 수 있습니다.

고점도 액상 고무는 혼합 토크를 증가시키고, 혼합 시간을 연장하며, 탈기를 복잡하게 만들고, 자동화된 분배를 더욱 어렵게 만들 수 있습니다. 이러한 효과는 고무 로딩이 증가함에 따라 점점 더 중요해집니다.

따라서 실제 선택 창에는 다음이 포함되어야 합니다.

· 초기점도 및 수지 배합 후 점도

· 필요한 혼합온도 및 전단력

· 조제장비의 한계

· 탈기 거동

· 가사시간 및 보관안정성

· 경화 동역학

· 최종고무분산

이는 제제가 실험실 개발에서 산업 생산으로 이동할 때 중요합니다. 소규모 배치로 수동으로 분산할 수 있는 재료는 자동 혼합이나 높은 처리량 분배에서 동일한 일관성을 제공하지 못할 수 있습니다.

반응성 액체 고무를 선택할 때 비교할 주요 매개변수

산업 조달의 경우 이러한 특성은 신뢰할 수 있는 배치 품질 관리 와 일관된 분석 데이터 로 뒷받침되어야 합니다 . 분자 특성, 기능, 점도 및 기타 중요한 사양에 대한 공급업체 측 제어는 단일 실험실 배치의 명목 성능만큼 중요할 수 있습니다.

반응성 액체 고무 선택을 위한 실제 작업 흐름

보다 신뢰할 수 있는 선택 프로세스는 접착제의 서비스 조건에서 시작하여 재료 사양을 향해 거꾸로 진행됩니다.

1. 동적 부하 프로필을 정의합니다. 조인트가 주기적 전단, 박리, 충격, 진동, 열 순환 또는 이러한 조건의 조합을 경험하는지 식별하십시오. 가능하면 주파수, 진폭, 온도 및 예상 서비스 주기를 기록해야 합니다.

2. 지배적인 실패 모드를 식별합니다. 주요 관심사가 균열 발생, 균열 전파, 응집 파괴, 계면 파괴, 과도한 변형 또는 피로 축적인지 결정하십시오.

3. 터미널 기능을 접착 화학과 일치시킵니다. CTBN과 ATBN은 에폭시 시스템에 고려될 수 있는 반면, HTPB는 폴리우레탄 화학과 관련이 있습니다. 작용기는 전체 수지 및 경화 시스템에 대해 평가되어야 합니다.

4. 처리 창을 정의합니다. 최종 등급을 선택하기 전에 허용 가능한 점도, 혼합 온도, 분배 조건, 가사 시간 및 경화 요구 사항을 설정하십시오.

5. 분자량 및 기능성을 선별합니다. 제품명에만 의존하기보다는 분자량, 분자량 분포, 최종 기능, 점도 및 기타 중요한 사양에 따라 후보 물질을 비교하십시오.

6. 로딩 및 경화 조건을 함께 최적화하십시오. 고무 농도, 경화 일정, 상 분리 및 최종 형태는 서로 연결되어 있습니다. 하나의 변수를 변경하면 전체 공식의 성능이 바뀔 수 있습니다.

7. 현실적인 동적 조건에서 테스트하십시오. 단일점 인장 강도나 중첩 전단 강도는 동적 접착제에 충분하지 않습니다. 예상되는 서비스 환경을 재현하는 주기적, 피로, 박리, 충격, 진동 또는 열-기계 테스트를 사용하십시오.

복잡한 제제의 경우 대규모 시험으로 이동하기 전에 재료 사양, 처리 조건 및 응용 분야별 요구 사항을 비교할 때 공급업체 측 기술 지원이 유용할 수도 있습니다.

이 접근법은 가공, 네트워크 구조 또는 장기 피로 성능에 문제를 일으키면서 실험실 특성을 향상시키기 때문에 고무 선택 위험을 줄입니다.

반응성 액체 고무가 동적 하중 하에서 가장 가치 있는 곳

자동차 및 기계 접착제

자동차 및 기계 어셈블리는 진동, 충격, 온도 변화 및 반복적인 기계적 부하를 경험할 수 있습니다. 이러한 환경에서 사용되는 접착제에는 인성, 피로 저항성, 접착력 및 제조 일관성의 균형이 필요할 수 있습니다.

적절한 수정자는 접착 화학, 기판, 조인트 형상 및 예상 서비스 주기에 따라 달라집니다. 따라서 고무 등급은 독립형 기계적 데이터로만 선택하기보다는 전체 접착제에서 평가해야 합니다.

구조 및 엔지니어링 접착제

구조적 결합에는 일반적으로 높은 응집력과 치수 안정성이 필요하므로 고무 변형은 신중하게 제어되어야 합니다.

목표는 경화된 접착제의 하중 지지 능력을 허용 가능한 한도 이상으로 줄이지 않고 파괴 저항성을 높이는 것입니다. 이러한 시스템에서는 접착 피로 저항 과 균열 성장 거동이 연신율 데이터보다 더 유용한 정보를 제공할 수 있습니다.

전자 및 전기 본딩

전자 제품 및 전기 조립품은 진동, 열 순환, 열팽창 계수가 다른 재료 간의 차등 팽창을 경험할 수 있습니다.

이러한 용도의 경우 내습성, 열 거동, 경화 수축, 전기적 요구 사항 및 기계적 규정 준수와 함께 고무 수정을 고려해야 합니다.

산업용 씰링 및 유연한 접착

유연한 접착 및 밀봉 응용 분야에는 높은 기계적 부하가 한 번 발생하기보다는 반복적인 변형이 수반되는 경우가 많습니다. 따라서 제제에는 장기간 사용 기간 동안 접착력을 유지하면서 제어된 유연성과 피로 손상에 대한 저항성이 필요할 수 있습니다.

여기서 고무 로딩, 모듈러스, 회복, 형태 및 응집 강도 사이의 관계가 특히 중요해집니다.

올바른 반응성 액체 고무는 부하 프로필에 따라 달라집니다.

모든 동적 접착제 용도에 이상적인 반응성 액상 고무를 정의하는 단일 사양은 없습니다. 적절한 선택은 접착제의 변형 방식, 손상이 시작될 가능성이 있는 위치, 균열 전파 방식, 고무 상이 경화된 매트릭스와 상호 작용하는 방식에 따라 달라집니다.

에폭시 접착제의 경우 CTBN 과 ATBN은 고무 변형에 대한 다양한 화학적 경로를 제공합니다. 폴리우레탄 시스템의 경우 HTPB는 네트워크 형성에 참여할 수 있는 하이드록실 기능을 도입합니다. 각 재료군 내에서 분자량, 기능성, 점도, 로딩 및 제형 호환성에 따라 최종 결과가 크게 달라질 수 있습니다.

가장 신뢰할 수 있는 접근 방식은 서비스 부하 및 주요 실패 메커니즘으로 시작한 다음 필요한 고무 화학 및 제제 매개변수로 역방향으로 작업하는 것입니다. 반응성 액상 고무 선택이 단순한 제품 비교가 아닌 시스템 설계 문제로 처리 되면 결과 접착제는 인성뿐만 아니라 반복적인 기계적 하중 하에서 가공 일관성 및 장기 성능에 대해서도 최적화될 수 있습니다.
