공유하다

수소화된 HTPB 및 에폭시화된 HTPB 액상 고무 유도체

07 Aug,2026지능형 찾아보기: 1

표준 HTPB 고무는 고열에 쉽게 분해되고 강한 접착력이 부족합니다. 화학자들은 HTPB(하이드록실 말단 폴리부타디엔)의 다양한 파생 형태를 탐구함으로써 이러한 문제를 해결합니다 . 백본 수소화는 이중 결합을 제거하여 내열성과 투명도를 높입니다. 한편, 에폭시화는 반응성 옥시란 고리를 추가하여 표면 접착력과 공동 반응성을 향상시킵니다. 산업계에서는 까다로운 환경을 위해 다양한 파생 형태의 HTPB(하이드록실 말단 폴리부타디엔)를 사용하고 있습니다.

· 수소화된 HTPB는 안정적인 단일 결합을 생성합니다. 이 수정은 햇빛 손상을 차단하고 실외 전자 장치를 깨끗하게 유지합니다.

· 에폭시화 HTPB는 반응성 산소 고리를 추가합니다. 이 링은 유리, 알루미늄 및 강철 표면의 접착 강도를 향상시킵니다.

· 제조자는 부서지기 쉬운 수지에 에폭시화된 HTPB를 첨가합니다. 유연한 고무 입자가 충격을 흡수하고 재료 균열을 방지합니다.

· Shanghai Further New Material Technology Co., Ltd.는 다양한 HTPB 제품을 공급합니다 . 우리는 단일 기능, 수소화 및 에폭시화 HTPB를 포함하여 고객의 응용 시나리오 및 사양 요구 사항에 따라 HTPB를 맞춤화할 수 있습니다 .

HTPB(하이드록실 말단 폴리부타디엔)의 다양한 파생 형태

화학 엔지니어들은 전문적인 고성능 재료를 만들기 위해 액체 폴리부타디엔 골격을 자주 수정합니다. 표준적인 열 민감성과 화학적 취약성을 극복하기 위해 다양한 형태의 HTPB(Hydroxyl-terended Polybutadiene) 유도체를 합성합니다. 이러한 표적화된 화학적 변형은 까다로운 산업 환경에 맞게 기본적인 폴리머 구조를 변화시킵니다.

백본 수소화 역학

수소화는 중합체 사슬의 불포화 탄소-탄소 이중 결합에 직접 수소 가스를 추가합니다 . 귀금속 촉매는 제어된 온도 및 압력 설정에서 이러한 화학 반응을 가속화합니다. 화학 공정은 취약한 이중 결합을 안정적인 단일 결합으로 완전히 전환합니다.

이러한 이중 결합을 제거하면 시간이 지남에 따라 심각한 열 산화 및 햇빛 저하를 방지할 수 있습니다. 완전히 포화된 백본은 혹독한 환경 노출 중에도 탁월한 화학적 안정성을 유지합니다. 또한, 액체 고무는 극도로 낮은 작동 온도에서도 높은 유연성을 유지합니다.

과산성 에폭시화 경로

에폭시화는 활성 산소 원자를 폴리부타디엔 골격에 도입하여 반응성 옥시란 고리를 형성합니다. 화학 공정에서는 유기 과산과 액상 고무를 혼합하여 이러한 정확한 변환을 촉발합니다. 이 반응은 주요 말단 수산기를 보존하면서 특정 이중 결합을 목표로 합니다.

이렇게 첨가된 옥시란 고리는 표면 에너지와 구조적 반응성을 크게 증가시킵니다. 새로운 화학 그룹은 기존 에폭시 수지와의 2차 경화 반응을 가능하게 합니다. 결과적으로, 수지 제조자들은 유리, 강철, 알루미늄과 같은 까다로운 기판에 대한 접착력을 향상시키기 위해 HTPB(하이드록실 말단 폴리부타디엔)의 다양한 파생 형태를 선택합니다.

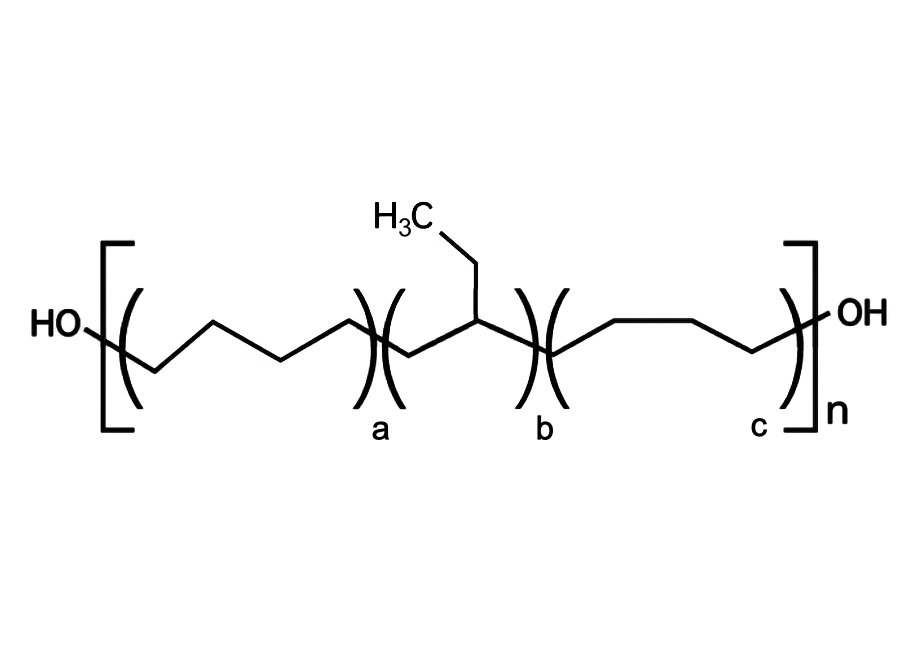

수소화된 HTPB 성능 프로필

수소화된 하이드록실 말단 폴리부타디엔(H-HTPB)은 표준 폴리부타디엔이 따라올 수 없는 독특한 화학적 특성을 제공합니다. 백본 이중 결합을 제거하면 폴리머의 물리적 거동이 완전히 변경됩니다. 결과적으로 이 소재는 극한의 작동 환경에서 탁월한 성능을 발휘합니다.

풍화 및 내가수분해성

불포화 중합체는 햇빛과 산소가 취약한 이중 결합을 공격할 때 급속히 분해됩니다. 수소화는 이러한 이중 결합을 안정적인 단일 결합으로 변환합니다. 이 포화 탄화수소 골격은 광산화 및 열 분해로부터 폴리머를 보호합니다.

안정적인 단일 결합은 장기간 자외선에 노출되는 동안 백본 절단 및 교차 결합을 방지합니다.

물 분자는 또한 소수성 폴리머 사슬을 끊지 못합니다. H-HTPB를 사용하는 산업용 코팅 및 실런트는 습도가 높은 조건에서도 구조적 무결성을 유지합니다. 이 소재는 확장된 작동 수명 동안 수분 흡수, 산성 환경 및 알칼리 노출에 저항합니다.

광학적 선명도 및 낮은 유리 전이 온도

표준 액상 고무는 열과 햇빛에 의해 어두워지고 노란색으로 변합니다. H-HTPB의 완전히 포화된 백본은 빛을 흡수하는 발색단을 제거합니다. 이 투명한 구조는 색상 왜곡 없이 가시광선을 완전히 투과시킬 수 있습니다.

또한 고무는 극저온 환경에서도 높은 물리적 유연성을 유지합니다. 폴리머는 유리 전이 온도가 매우 낮아서 종종 섭씨 -60도 이하로 떨어지는 것이 특징입니다. 비결정성 백본은 급속 냉동 환경에서 딱딱해지고 부서지는 것을 방지합니다.

광학적으로 투명한 액체 접착제 및 광전자공학

디스플레이 제조업체는 광학적으로 투명한 액체 접착제(LOCA)를 생산하기 위해 H-HTPB에 크게 의존하고 있습니다. 제조자는 수소화된 폴리부타디엔 수지를 효율적인 가소제로서 접착제 혼합물에 직접 통합합니다. 이 수지는 높은 투명성을 유지하면서 경화 중 내부 응력을 줄여줍니다.

단계	화학적 역할/반응	디스플레이 전자공학의 목적
중간 전구체	지방족/방향족 디이소시아네이트와 반응하고 하이드록실 관능화된 (메트)아크릴레이트(예: HEMA)로 캡핑됨	제제용 우레탄(메타)아크릴레이트 유도체 제조
필수 올리고머 성분	다기능 우레탄 (메트)아크릴레이트 올리고머를 형성합니다.	Index-matched LOCA에서 UV 경화 핵심 성분으로 기능
성능 향상	~1.5의 굴절률과 높은 산화 저항성을 제공합니다.	디스플레이 패널과 유리 사이의 광학적 선명도와 구조적 결합을 보장합니다.

화학자들은 H-HTPB의 말단 수산기를 변형하여 광경화성 올리고머를 형성합니다. 이러한 기능화된 폴리머는 유리 커버 및 터치 패널의 굴절률과 일치합니다. 광전자 장치는 강력한 충격 저항성, 황변되지 않는 시각적 선명도 및 영구적인 수분 보호 기능의 이점을 누리고 있습니다.

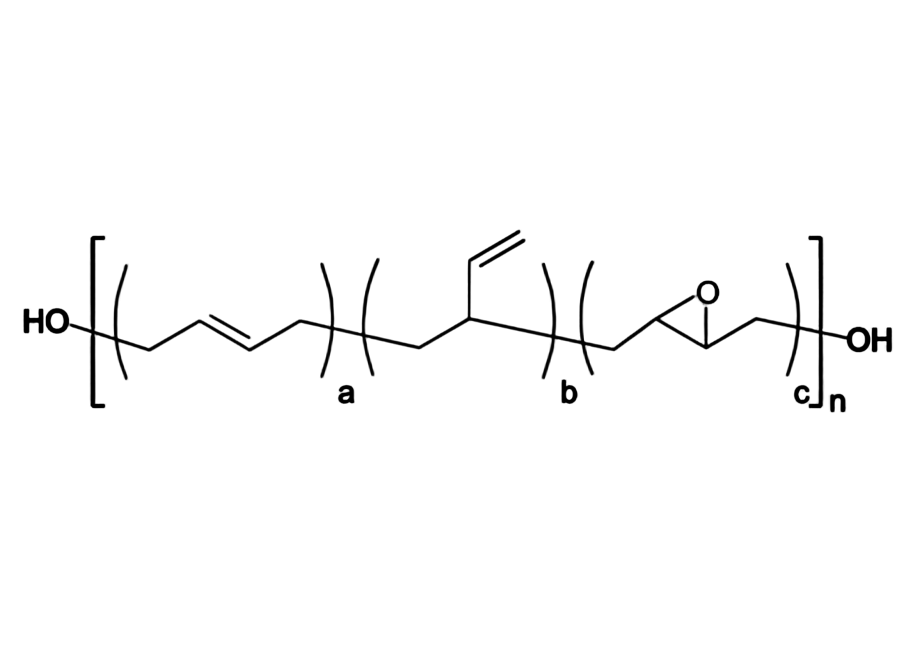

에폭시화 HTPB 성능 프로필

에폭시화 수산화 말단 폴리부타디엔(EHTPB)은 고급 폴리머 제제에 놀라운 기능적 이점을 제공합니다 . 화학적 변형은 액체 고무 백본을 따라 반응성 옥시란 고리를 추가합니다. 이러한 변환은 물리적 특성, 화학적 반응성 및 기계적 성능을 극적으로 변화시킵니다.

Oxirane 산소 함량 및 반응성

화학자들은 합성 중에 옥시란 산소 함량을 제어하여 재료 특성을 정밀하게 조정합니다. 에폭시 수준이 높을수록 액체 폴리머 사슬 전체에 걸쳐 분자 인력이 증가합니다. 결과적으로 가공 거동과 경화된 기계적 특성은 전환율에 따라 달라집니다.

재산/시스템	에폭시화 전환 증가의 영향
점도 및 가공	전환율이 높을수록 점도가 크게 상승하여 공기를 가두어 기포 방출을 방해합니다(특히 전환율이 10% 이상일 때).
깔끔한 PU 기계	- 인장강도 : 가교밀도가 높아져 10% 환산시 ~240%까지 극적으로 증가합니다. - 신율 : 5% 전환 시 ~50%로 떨어지고 유연한 1,4-시스 결합이 견고한 에폭시 링으로 전환됨에 따라 10%에서 해당 값의 ~70%를 유지합니다.
충전된 PU(PU-F) 기계	- 인장강도 : 20% 전환까지는 안정적으로 유지되고, 30% 전환에서는 거의 200% 급등합니다. - 신율 : 10%까지는 상대적으로 높은 변형률(~80%)을 유지하지만, 과가교 및 네트워크 취성으로 인해 20~30% 전환율에서는 ~20%로 급격하게 감소합니다.

옥시란 함량이 높을수록 아민 또는 산무수물 경화제에 대한 2차 반응 부위가 발생합니다. 이들 옥시란 그룹은 말단 하이드록실 작용기 와 함께 반응합니다 . 포뮬러는 뛰어난 구조적 안정성을 갖춘 조밀한 3차원 네트워크를 생성합니다.

향상된 기판 접착력 및 계면 결합

변형되지 않은 폴리부타디엔 비극성 골격은 극성 표면과 결합하는 데 어려움을 겪습니다. 에폭시화는 화학 구조 변경을 통해 이러한 핵심 접착 실패 메커니즘을 해결합니다.

· 강화 메커니즘 : 에폭시화는 불포화 이중 결합을 폴리머 백본의 극성 옥시란 고리로 변환합니다. 이러한 선택적 변형은 전반적인 폴리머 극성을 높여 극성이 높은 표면과 더 강한 극성 상호 작용을 가능하게 합니다.

· 계면 접착력 개선 : 극성 기능이 추가되어 극성 첨가제와의 매트릭스 호환성이 향상되고 계면 접착력이 향상됩니다.

· 정량적 전단 강도 향상 : 에폭시와 같은 극성 기질에 대한 중첩 전단 테스트에서 30% 에폭시화된 HTPB-폴리우레탄 제형은 변형되지 않은 HTPB-PU 에 비해 거의 3배에 달하는 전단 강도를 달성했습니다 .

극성 옥시란 그룹은 금속 산화물 및 유리의 표면 수산기와 수소 결합을 생성합니다. 폴리머 사슬은 높은 응력 하에서 물리적 박리력에 저항합니다. 화학 엔지니어는 이 강력한 계면 결합을 활용하여 접착제 도포 중 표면 프라이밍 단계를 제거합니다.

포팅 화합물 및 에폭시 구조 강화

표준 에폭시 수지는 높은 강성을 제공하지만 심각한 취성 문제를 겪습니다. EHTPB를 단단한 에폭시 매트릭스에 통합하면 미세 상 분리된 고무 도메인이 생성됩니다. 이러한 마이크로 도메인은 갑작스러운 기계적 충격이 가해지는 동안 운동 에너지를 흡수합니다. 유연한 고무 입자는 경화된 매트릭스 전체에 걸쳐 균열 전파를 효과적으로 중지합니다.

에폭시화 폴리부타디엔 액상 고무는 내열성이나 전기 절연 성능을 저하시키지 않고 경질 열경화성 수지를 강화합니다.

전기 캡슐화 시스템은 열 순환 중에 낮은 내부 응력을 요구합니다. 전자 제조업체는 민감한 마이크로칩을 보호하기 위해 EHTPB 수정 포팅 화합물을 사용합니다. 고무상은 경화 중 수축력을 줄여 극한의 작동 온도에서 내부 부품 균열을 방지합니다.

비교 분석 및 선택 프레임워크

화학 엔지니어는 액체 고무 백본 수정을 선택하기 전에 특정 작동 조건을 평가합니다. 표준 폴리부타디엔은 유연성을 제공 하지만 특수 응용 분야에는 향상된 화학적 성능이 필요합니다.

주요 매개변수에 대한 성능 매트릭스

아래 표는 세 가지 핵심 폴리부타디엔 액상 고무 유형의 성능 차이를 강조합니다.

성능 속성	표준 HTPB	수소화 HTPB(H-HTPB)	에폭시화 HTPB(EHTPB)
UV 및 열 안정성	가난한	뛰어난	보통의
극성 기판 접착력	낮은	낮은	특별한
광학 선명도	시간이 지남에 따라 노란색	영구적으로 삭제됨	기준
에폭시 매트릭스 공동 반응성	없음	없음	높은
유리전이온도	매우 낮음( -70°C )	낮음( -60°C )	보통( -40°C ~ -15°C )

포뮬레이터 재료 선택 가이드

올바른 폴리부타디엔 폴리머를 선택하는 것은 최종 적용 요구사항에 직접적으로 달려 있습니다. 제품 개발자는 환경 노출과 기계적 결합 요구 사항을 연구하여 결정을 내립니다. 포뮬레이터는 표준 열경화성 시스템의 특정 성능 문제를 해결하기 위해 HTPB(하이드록실 말단 폴리부타디엔)의 다양한 파생 형태를 분석합니다.

· 실외 전자제품, 광학적으로 투명한 액체 접착제 또는 극저온 밀봉재를 설계할 때 수소화 HTPB(H-HTPB)를 선택하십시오 . 포화된 백본은 장기간에 걸쳐 황변, 햇빛 노출 및 수분 저하를 방지합니다.

· 구조용 접착제, 전자 캡슐화 포팅 화합물 또는 강화된 에폭시 복합재를 만들 때 에폭시화 HTPB(EHTPB)를 선택하십시오 . 반응성 옥시란 고리는 폴리머 극성을 증가시키고 금속 및 유리와 강한 화학 결합을 형성합니다.

백본 화학을 운영 요구 사항에 맞추면 최대 제품 수명과 기계적 신뢰성이 보장됩니다.

변형된 폴리부타디엔 유도체는 기본 액상 고무를 강력한 엔지니어링 재료로 변환합니다. Hydrogenated H-HTPB는 추운 실외 환경에서 선명한 시야, UV 내구성 및 유연한 성능을 제공합니다. 한편, 에폭시화된 EHTPB는 금속과 유리 결합을 위한 중요한 인성, 극성 접착성 및 깊은 가교 강도를 추가합니다.

화학 포뮬레이터는 현대 전자 제품의 까다로운 재료 문제를 해결하기 위해 HTPB(하이드록실 말단 폴리부타디엔)의 다양한 파생 형태 에 의존합니다.
